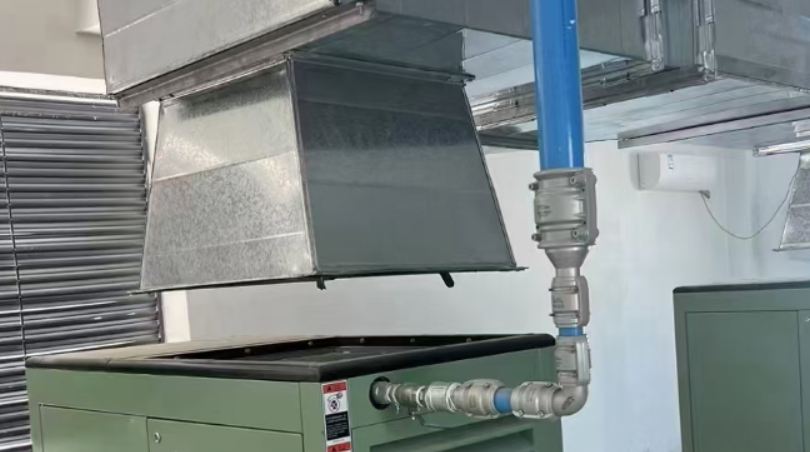

在工業生產場景中，空壓機供氣管道是保障壓縮空氣穩定傳輸的“血管系統”，其安裝質量直接決定了供氣壓力穩定性、能源利用效率及生產安全系數。若管道耐壓不達標，易引發泄漏、爆裂等安全隱患；若輸送效率不足，則會導致壓力損失過大、能耗飆升，直接影響生產設備的正常運轉。本文將從設計規劃、材料選型、施工工藝、檢測驗收四大核心維度，詳解工業空壓機供氣管道安裝的關鍵要點，助力企業實現“耐壓達標+高效輸送”的雙重目標。

一、安裝前設計規劃：奠定耐壓與高效的基礎

工業空壓機供氣管道的設計規劃需結合生產需求、場地布局及介質特性，避免因設計缺陷導致后期整改。這一環節的核心是平衡“耐壓安全性”與“輸送高效性”，從源頭規避壓力損失、局部應力集中等問題。

（一）壓力參數精準匹配

首先需明確空壓機的額定工作壓力、最大排氣壓力及生產設備的最低供氣壓力要求，管道設計壓力應不低于空壓機額定壓力的1.25倍，且預留10%-15%的壓力余量，避免長期高壓運行導致管道疲勞。例如，額定壓力0.8MPa的空壓機，管道設計壓力應不低于1.0MPa，同時需根據輸送距離計算壓力損失——水平輸送每100米壓力損失不宜超過0.05MPa，垂直輸送每10米壓力損失不超過0.03MPa，通過合理設置增壓點或調整管徑，確保終端設備供氣壓力達標。

（二）管徑科學選型

管徑過小會導致氣流速度過快，不僅增加壓力損失和能耗，還會加劇管道內壁磨損，降低耐壓壽命；管徑過大則會增加材料成本和安裝難度，且易造成壓縮空氣滯留，影響供氣響應速度。選型需遵循“流速適配原則”：主干管氣流速度控制在8-12m/s，分支管控制在10-15m/s，末端支管控制在15-20m/s。

結合流量計算公式Q=πd²v/4（Q為壓縮空氣流量m³/s，d為管道內徑m，v為氣流速度m/s），可精準匹配管徑。例如，當空壓機排氣量為20m³/min（0.333m³/s），主干管流速取10m/s時，計算得出管徑約為0.206m，實際選型可采用DN200的管道，確保流量與流速的平衡。同時，管徑變更時需采用漸變接頭，避免突然變徑導致局部渦流，增加壓力損失。

（三）管路布局優化

布局設計需遵循“短、直、少彎頭”原則，減少不必要的迂回和折彎，降低沿程阻力和局部阻力。水平管道應預留3‰-5‰的坡度，坡向排水點或儲氣罐，便于冷凝水排放；垂直管道安裝時，需在底部設置排水閥，頂部設置排氣閥，避免冷凝水積聚腐蝕管道或影響供氣質量。

彎頭選型優先采用大曲率半徑的煨制彎頭（曲率半徑≥3倍管徑），替代直角彎頭，可減少50%以上的局部壓力損失；分支管路應從主干管頂部或側面接出，避免主干管內的冷凝水進入分支管；同時需避開高溫設備、腐蝕性環境及人員密集區域，管道與墻面、地面的距離不小于150mm，便于檢修和散熱。

（四）安全防護設計

根據管道壓力等級和安裝環境，設置必要的安全設施。在主干管靠近空壓機出口處安裝安全閥（起跳壓力為設計壓力的1.1倍），防止超壓運行；在管道高點設置自動排氣閥，排出管道內的空氣和水分；低點設置手動排水閥或自動排水器，定期排放冷凝水，避免水擊現象損壞管道。此外，管道穿越防火墻、樓板時，需設置防火套管；露天安裝的管道需采取保溫、防曬措施，防止低溫凍裂或高溫加速老化。

二、材料選型：兼顧耐壓性能與輸送效率

管道材料的質量直接決定了耐壓強度、抗腐蝕能力及氣流阻力，需結合工作壓力、介質特性（壓縮空氣中的水分、油污）及使用環境綜合選型，避免因材料選型不當導致泄漏、耐壓不足等問題。

（一）主流管道材料對比與選型

1. 無縫鋼管：適用于高壓工況（設計壓力≥1.6MPa），材質多為20#鋼或304不銹鋼，具有耐壓強度高、機械性能穩定、耐高溫等優勢。無縫鋼管內壁光滑，氣流阻力小，輸送效率高，但安裝需焊接，施工周期長，且普通碳鋼無縫鋼管易生銹，需進行防腐處理（如鍍鋅、刷防腐漆）。適用于大型工業廠房、高壓供氣系統。

2. 不銹鋼管：材質以304、316L為主，具有優良的抗腐蝕性能，無需防腐處理，內壁光滑無結垢，氣流阻力小，長期使用不會影響輸送效率。不銹鋼管耐壓強度高（304不銹鋼管設計壓力可達2.5MPa），適用于食品、醫藥、電子等對空氣質量要求高的行業，或腐蝕性環境，但成本較高，安裝需采用氬弧焊，對施工工藝要求嚴格。

3. 鋁合金管：采用6063-T6鋁合金材質，重量輕（僅為鋼管的1/3），安裝便捷，可采用快插接頭連接，無需焊接，施工周期短。鋁合金管內壁光滑，耐腐蝕性強，壓力損失小，節能效果顯著（相比鋼管可降低10%-15%的能耗），設計壓力可達1.6MPa，適用于中低壓工業供氣系統，尤其適合需要頻繁改造或移動的場景。

4. PVC-U管：成本低、重量輕、安裝方便，但耐壓強度低（設計壓力≤0.6MPa），耐高溫性能差（使用溫度≤40℃），易老化、脆裂，僅適用于低壓、常溫的簡易供氣系統，不推薦用于工業主力供氣管道。

（二）管件與密封材料選型

管件（彎頭、三通、法蘭、接頭等）的材質需與管道材質一致，耐壓等級不低于管道設計壓力，避免因管件耐壓不足導致整體系統失效。法蘭連接優先采用PN1.6或PN2.5等級的平焊法蘭或對焊法蘭，密封面選用突面（RF），搭配耐油、耐高壓的密封墊片（如纏繞式金屬墊片、氟橡膠墊片），確保密封性能。

快插接頭、卡箍接頭等連接件需選用知名品牌產品，確保連接緊密，無泄漏；螺紋連接的管件需采用PT螺紋或NPT螺紋，纏繞生料帶或涂抹螺紋密封膠，增強密封性。此外，密封材料需兼容壓縮空氣中的油污、水分，避免老化失效。

（三）材料質量檢驗

采購的管道、管件及密封材料需具備出廠合格證、材質證明書，進場前進行外觀檢查：管道無裂紋、凹陷、銹蝕、重皮等缺陷，管件無毛刺、飛邊，密封墊片無破損、老化。對高壓管道（設計壓力≥1.6MPa），需按規范進行無損檢測（如超聲波檢測、射線檢測），確保焊縫質量；對不銹鋼管、鋁合金管，需檢查材質是否符合要求，避免使用劣質替代材料。

三、施工工藝：規范操作保障耐壓與高效

施工工藝是實現管道耐壓達標、高效輸送的關鍵，需嚴格遵循《工業金屬管道工程施工規范》（GB50235-2010）、《壓縮空氣站設計規范》（GB50029-2014）等標準，從切割、連接、固定到防腐保溫，每一步都需規范操作。

（一）管道切割與坡口加工

管道切割需根據材質選擇合適的方法：無縫鋼管可采用砂輪切割或等離子切割，不銹鋼管、鋁合金管需采用等離子切割或機械切割（避免碳污染），切割后需清除管口毛刺、飛邊，確保管口平整。

坡口加工需符合焊接要求，無縫鋼管焊接采用V型坡口，角度為60°-70°，鈍邊厚度1-2mm，間隙2-3mm；不銹鋼管焊接采用U型坡口，減少焊接變形和裂紋風險。坡口加工后需用砂紙或鋼絲刷清理坡口表面及附近20mm范圍內的油污、鐵銹、氧化皮，確保焊接質量。

（二）管道連接工藝

1. 焊接連接：適用于無縫鋼管、不銹鋼管，高壓管道必須采用焊接連接。焊接方式優先采用氬弧焊（不銹鋼管）或氬弧焊打底+電弧焊填充（無縫鋼管），確保焊縫成型良好，無夾渣、氣孔、裂紋等缺陷。焊接時需保護管口，避免空氣進入導致焊縫氧化；不銹鋼管焊接時，需采用氬氣保護，防止焊口生銹。焊縫完成后，需進行外觀檢查和無損檢測，高壓管道焊縫無損檢測比例不低于100%，中低壓管道不低于50%。

2. 法蘭連接：適用于管道與設備、閥門的連接，或需要拆卸的部位。法蘭安裝時需確保法蘭面平行、同心，螺栓對稱均勻緊固，緊固力矩根據螺栓規格確定（如M16螺栓緊固力矩為45-60N·m），避免因受力不均導致密封失效。法蘭墊片需按規范選型，不得使用過期、破損的墊片，安裝時墊片需居中放置，不得偏移。

3. 快插連接：適用于鋁合金管、不銹鋼管（薄壁），安裝便捷、密封性能好。連接時需確保管道切口平整、無毛刺，插入接頭深度符合要求（通常為管徑的1.5倍），然后鎖緊卡箍或螺母，確保連接牢固。安裝后需進行氣密性試驗，檢查是否泄漏。

（三）管道固定與支撐

管道安裝時需設置合理的支吊架，確保管道穩定，避免振動導致接口松動或管道疲勞。支吊架間距根據管道材質和管徑確定：無縫鋼管（DN50-DN100）水平支吊架間距為3-4m，垂直支吊架間距為4-6m；鋁合金管、不銹鋼管（薄壁）水平支吊架間距為2-3m，垂直支吊架間距為3-4m。

支吊架選型優先采用滑動支架（水平管道）或導向支架（垂直管道），避免管道熱脹冷縮時產生附加應力；在管道彎頭、三通等受力集中部位，需設置固定支架，增強穩定性。支吊架與管道接觸處需加裝橡膠墊或防腐墊，防止劃傷管道或產生電化學腐蝕（如鋼支架與鋁合金管之間）。

（四）防腐與保溫施工

1. 防腐處理：普通碳鋼無縫鋼管需進行內外防腐處理，外壁可采用鍍鋅（熱鍍鋅厚度≥85μm）或刷防腐漆（底漆+面漆），內壁可采用水泥砂漿襯里或涂防腐涂料，防止生銹腐蝕。防腐施工前需清除管道表面的鐵銹、油污、灰塵，確保防腐層與管道緊密結合；露天安裝的管道需增加一道防曬漆，延長防腐壽命。

2. 保溫處理：當管道輸送的壓縮空氣溫度與環境溫度差異較大（如高溫空壓機出口管道），或管道安裝在低溫環境（冬季溫度≤0℃）時，需進行保溫處理。保溫材料可選用巖棉、聚氨酯泡沫等，保溫層厚度根據環境溫度和管道溫度計算確定（通常為30-50mm）。保溫層外需包裹鋁箔或鐵皮保護層，防止受潮、破損，同時起到美觀作用。

四、檢測驗收：確保耐壓達標與輸送高效

管道安裝完成后，需進行嚴格的檢測驗收，包括外觀檢查、壓力試驗、氣密性試驗及吹掃清洗，確保管道無泄漏、耐壓達標、氣流通暢，符合設計要求和使用標準。

（一）外觀檢查

首先對管道的安裝質量進行外觀檢查：管道坡度、走向符合設計要求，支吊架安裝牢固、間距均勻；彎頭、三通等管件連接正確，無錯邊、偏斜；法蘭、接頭密封面無損傷，螺栓緊固均勻；防腐層、保溫層完整，無破損、脫落；安全設施（安全閥、排氣閥、排水閥）安裝位置正確，動作靈活。

（二）壓力試驗（耐壓試驗）

壓力試驗是檢驗管道耐壓性能的核心環節，分為水壓試驗和氣壓試驗，優先采用水壓試驗（安全性高），若管道不適宜充水（如不銹鋼管、鋁合金管），可采用氣壓試驗。

1. 水壓試驗：試驗介質為清潔水，試驗壓力為設計壓力的1.5倍。試驗前需將管道內充滿水，排盡空氣；緩慢升壓至試驗壓力，保壓30分鐘，期間觀察管道是否有泄漏、變形等情況；然后降壓至設計壓力，保壓2小時，再次檢查接口、焊縫有無滲漏，管道無可見變形即為合格。試驗合格后，需將管道內的水排盡，并用壓縮空氣吹干，防止內部生銹。

2. 氣壓試驗：試驗介質為干燥的壓縮空氣或氮氣，試驗壓力為設計壓力的1.15倍。試驗前需對管道進行強度校核，確保管道能夠承受試驗壓力；緩慢升壓至試驗壓力的50%，保壓10分鐘，檢查無泄漏后繼續升壓至試驗壓力，保壓30分鐘，期間用肥皂水涂抹接口、焊縫等部位，觀察有無氣泡產生；然后降壓至設計壓力，保壓2小時，無泄漏、無變形即為合格。氣壓試驗時，需設置警戒線，禁止人員靠近，防止超壓爆炸。

（三）氣密性試驗

氣密性試驗用于檢驗管道的密封性能，確保無泄漏，減少壓力損失。試驗介質為壓縮空氣，試驗壓力為設計壓力。試驗前需將管道內壓力升至設計壓力，關閉空壓機出口閥門，保壓24小時，壓力降不得超過設計壓力的5%，且每小時平均壓力降不得超過1%。期間用肥皂水檢查所有接口、焊縫、閥門等部位，無氣泡產生即為合格。若壓力降超標，需查找泄漏點并整改，重新試驗直至合格。

（四）吹掃清洗

管道安裝過程中，內壁可能殘留鐵銹、焊渣、灰塵等雜物，若不清除，會進入生產設備，造成設備磨損或堵塞。吹掃清洗需在壓力試驗合格后進行，介質為干燥的壓縮空氣，吹掃壓力為設計壓力的0.6-0.8倍，流速不低于20m/s。

吹掃時，需在管道末端設置臨時排放口，排放口朝向安全區域；分段吹掃主干管、分支管，直至排出的空氣無鐵銹、灰塵等雜物，且排氣口放置的白布無污漬即為合格。吹掃完成后，關閉臨時排放口，安裝好終端閥門和設備連接件。

（五）試運行驗收

檢測合格后，進行系統試運行，啟動空壓機，將管道壓力升至工作壓力，連續運行48小時。期間監測管道的壓力損失（主干管進出口壓力差≤設計壓力的10%）、接口有無泄漏、設備運行是否正常；檢查冷凝水排放是否順暢，安全設施是否可靠；記錄運行數據（壓力、溫度、流量），與設計指標對比，確保輸送效率達標。試運行無異常后，方可正式投入使用。

五、后期維護：延長管道壽命，保障持續高效運行

管道投入使用后，定期維護是確保耐壓性能和輸送效率的關鍵，需建立完善的維護制度，及時處理潛在問題，避免因維護不當導致故障。

1. 定期巡檢：每周對管道進行一次巡檢，檢查接口、焊縫有無泄漏（可用肥皂水檢測），支吊架是否松動、變形，閥門開關是否靈活，安全設施是否完好；每月檢查一次冷凝水排放情況，清理排水閥或自動排水器內的雜物，避免堵塞。

2. 定期防腐維護：每年對碳鋼管道的防腐層進行一次檢查，若發現防腐層破損、脫落，需及時補修；露天安裝的管道每2-3年重新涂刷一次防腐漆，延長使用壽命。

3. 定期壓力檢測：每2-3年對管道進行一次壓力試驗，檢驗耐壓性能是否達標；每年校驗一次安全閥、壓力表等安全儀表，確保指示準確、動作可靠。

四、長期運維：“定期保養”延長管道壽命，持續降本

規范安裝與驗收為壓縮空氣鋁合金管道的穩定運行奠定基礎，但長期運維同樣重要——據測算，做好日常維護的鋁合金管道，使用壽命可延長至15-20年（未維護的管道壽命可能縮短至8-10年），且每年可減少20%-30%的維修成本。

4. 清理管道內壁：每5-8年對管道內壁進行一次清理，去除結垢、鐵銹等雜物，可采用高壓空氣吹掃或化學清洗的方式，恢復管道內壁光滑度，降低氣流阻力，提升輸送效率。

5. 應急處理：若發現管道泄漏、壓力異常等情況，需立即停止空壓機運行，降壓后進行檢修；若發生管道爆裂等緊急情況，需啟動應急預案，疏散人員，切斷電源，防止事故擴大。

結語

工業空壓機供氣管道的安裝是一項系統工程，需從設計規劃、材料選型、施工工藝到檢測驗收的每個環節嚴格把控，才能實現“耐壓達標+高效輸送”的目標。合理的設計規劃可降低阻力損失，優質的材料選型是耐壓的基礎，規范的施工工藝是質量的保障，嚴格的檢測驗收是安全運行的前提。同時，后期的定期維護能延長管道壽命，確保持續高效運行。

企業在安裝工業空壓機供氣管道時，應結合自身生產需求和工況條件，選擇專業的施工團隊，遵循相關標準規范，避免盲目施工。只有重視安裝質量，才能減少故障停機時間，降低能耗成本，為工業生產的穩定運行提供可靠保障。
